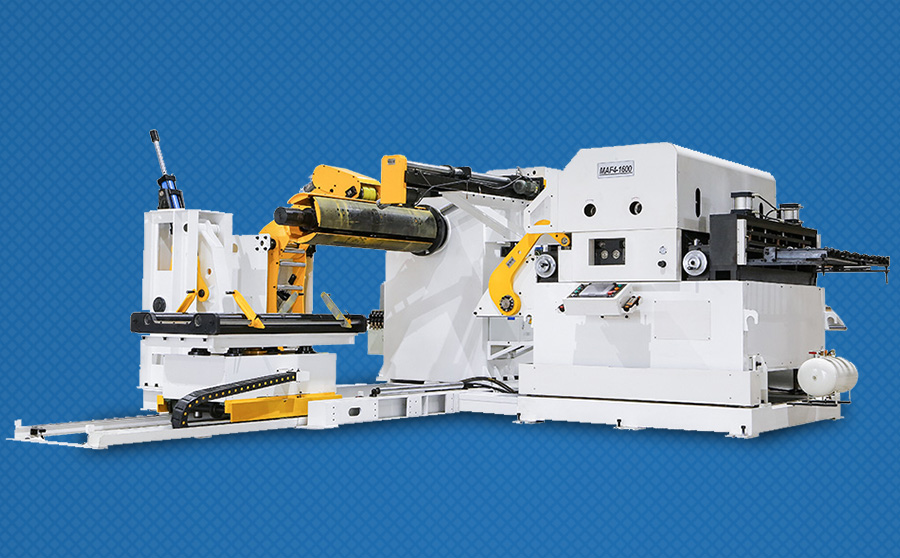

| 高強板三合一伺服料架整平送料機技術參數 | |||||||
| 型 號 | MAF6-600 | MAF6-800 | MAF6-1000 | MAF6-1300 | MAF6-1600 | MAF6-1800 | |
| 材料寬度 | 100～600 | 100～800 | 100～1000 | 100～1300 | 100～1600 | 100～1800 | |
| 材料厚度 | 1.0-6.0mm | ||||||
| 最大料重（T） | 5 | 5 | 7/10 | 10/15 | 10/15 | 15 | |
| 卷料內徑 | Φ460-530mm | ||||||
| 卷料外徑 | Φ1050~1600mm | ||||||
| 最大速度（m/min） | ≈16m/min | ||||||
| 料架擴張 | 油壓擴張 | ||||||
| 料架剎車 | 碟式剎車 | ||||||
| 料架電機 | AC2.2kw | AC2.2kw | AC3.7/5.5kw | AC5.5/7.5kw | AC5.5/7.5kw | AC7.5kw | |
| 入料方式 | 自動拉進料（由2根入料輥控制） | ||||||
| 矯正輥輪 | Φ84mm 上5下5 | ||||||
| 送料輥輪 | 2根Φ120mm（一組） | ||||||
| 伺服電機 | AC7.5 | AC11 | AC11 | AC15 | AC22 | AC22 | |
| 設備功率 | 約15KW | 約15KW | 約20KW | 約25KW | 約28KW | 約30KW | |
| 滾筒補強 | 一組 | 二組 | 二組 | 三組 | 三組 | 三組 | |
| 送料線高度 | 1200±100mm（可定制） | ||||||
| 送料精度 | ±0.15（0-600mm） | ||||||
| 矯正精度（mm/m） | ≤1.0mm/m | ||||||
| 電源電壓 | AC 380V±10%, 50HZ（三相五線制） | ||||||
| 空氣壓力 | 0.5~0.6MPa | ||||||
| 外形尺寸 長*寬*高 |
5.2*3.1*2.4 | 5.2*3.3*2.4 | 5.2*3.5*2.4 | 5.2*3.7*2.4 | 5.7*5.3*2.8 | 5.7*5.6*2.8 | |
| 整機重量 | 4500 | 5000 | 6000 | 6500 | 12000 | 15000 | |
采用滾筒式補強結構，既可以增加補強的強度，又可以避免軸承式補強對滾筒的割傷影響；
采用上5下4滾筒排列結構，平面度更易調節，且第5根采用活動偏心滾筒方便調節卷料的入料方向；
用于料厚0.3~3.2mm，料寬100~1300mm的三合一開卷送料機。
整平滾輪，送料滾輪為實心滾輪，選擇優質軸承鋼為原料，且經熱處理淬火HRC 60o后2次鍍硬鉻、研磨，硬度高、耐磨耗、壽命長；
采用二級同步皮帶傳動模式，大功率時未選擇渦輪減速機式減速結構，可以避免后續的減速機間隙產生造成送料不準的情況；
用于料厚0.5~4.5mm，料寬100~1600mm的鋼帶三合一送料機。
從上料、入料、擋料、折料、整平、送料、換料由一人即可完成；
采用日本安川伺服電機及三菱控制系統及觸摸式控制面板保證品質；
全國9個售后服務點保障售后服務的及時性；
用于料厚0.6~6.0mm，料寬100~1600mm的三合一整平送料機。
